Akustisk kjøretøyvarslingssystem AVAS



EV er helt drevet av motorer. HEV kan også være fullstendig drevet av motorer under noen arbeidsforhold. Støyen fra motorer i tilfelle lav kjøretøyhastighet er imidlertid for lav til å trekke oppmerksomhet fra andre mennesker på veien, noe som gir nye potensielle risikoer for transportsikkerhet og kan føre til ulykker. For å unngå dette problemet, blir Acoustic Vehicle Alert System (AVAS) introdusert for EV og HEV. Hovedfunksjonen til AVAS er å sende ut et akustisk signal når kjøretøyets hastighet er dårligere enn 20 km/t for å minne andre på veien for kjøretøyer.

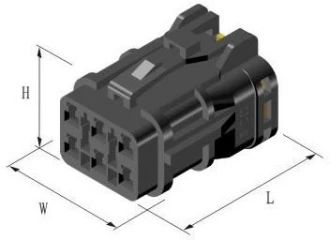

Enhetens kontakt:







Pin Tall	Modell	Materiale	Farge	Dimensjon	Metalltråd Forsegle	Terminal
6	Dj 7061- 1.8-11	PA66	Svart	W 25.6 H 23.5 L 42.2	Mfd 003- 2	DJ611-1.8





Pin Tall	Modell	Materiale	Tykkelse	Dimensjon	Diameter av Metalltråd
N/A	DJ611-1.8	H65Y	0.3	W 1.8 H 0.6 L 24	0.5-0.75



Hele -kontakt:





Pin Tall	Modell	Materiale	Farge	Dimensjon	Metalltråd Forsegle	Terminal
6	Dj 7061- 1.8-21	PA66	Svart	W 23 H 19.2 L 29.1	Mfd 003- 2	DJ621-1.8





Pin Tall	Modell	Materiale	Tykkelse	Dimensjon	Diameter av Metalltråd
N/A	Dj 621- 1.8 a	H65Y	0.3	W 2.8 H 2.5 L 18.5	0.35-0.75







PIN 1: can_h

PIN 2: Strømforsyning (DC 12V eller 24V) PIN 3: Indikator LED

PIN 4: can_l

PIN 5: GND

PIN 6: Pausebryter





Generere støy når kjøretøyer er i lav hastighet
Kontrolleren skal få girstatus for kjøretøy og kjøretøyhastighet.
- nøytral: ingen støy
- stasjon: Ingen støy når kjøretøyets hastighet er null
- stasjon: Fra 0 til 20 km/t, genererer tradisjonell motorstøy, volumet går opp eller ned med kjøretøyets hastighet
- omvendt: advarselslyden er "du du"



Pausebryter
- Trykk på pausebryter for å deaktivere systemet og indikator -LED er på
- Trykk på pausebryter for å aktivere systemet og indikator -LED er AV
Pausebryteren skal være en fjær - Returbryter.





Produktet har man i samsvar med ISO 11898-2. Can Baud -rate er som standard 500 kbps. CAN Baud -rate kan også tilpasses som 250 kbps.



CAN -protokollen kan henvises i et annet dokument som gis til kunder separat.





Nominell spenning: DC12V eller DC24V

Arbeidsspenning: DC 9V -16V (12V modell) eller 16V -32V (24V modell) Arbeidstemperatur: -30 Grad -85 grad

Lagringstemperatur: -40 grad -105 graders Arbeidsstrøm: Mindre enn eller lik 0,8A/12V

Volum: Maks 75dB (12V/1M fra fronten av kjøretøyet) Type lyd: Simulering av tradisjonell motors støybeskyttelsesnivå: IP65





Modell	Del Tall
AVAS, DC12V, simulering av tradisjonell motorens støy, 500kpbs	TR13.009.001.064
AVAS, DC12V, simulering av tradisjonell motorens støy, 250 kpbs	TR13.009.002.064
AVAS, DC24V, Simulering av tradisjonell motorens støy, 500kpbs	TR13.009.004.064
AVAS, DC24V, Simulering av tradisjonell motorens støy, 250 kpbs	TR13.009.005.064
